| Модель |
FG10C19/T19 FD10C12/Т12 |
FG15C19/Т19 FD15C12/T12 |
FG18С19/T19 FD18С12/T12 |
| |
мм |
мм |
мм |

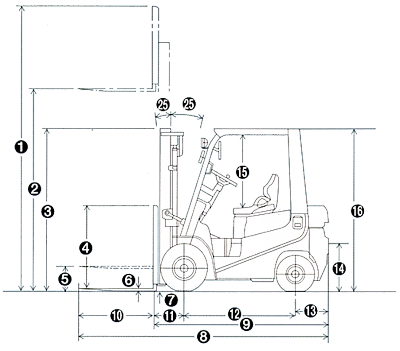

| 1. Общая высота, вилы подняты (с защитной решеткой) | 4030 | 4030 | 4030 |
| 2. Максимальная высота подъёма вил | 3000 | 3000 | 3000 |
| 3. Общая высота, вилы опущены (вертикально) | 1995 | 1995 | 1995 |
| 4. Высота защитной решетки (от верхней поверхности вил) | 1000 | 1000 | 1000 |
| 5. Свободный ход | 150 | 155 | 160 |
| 6. Толщина вил | 35 | 35 | 35 |
| 7. Минимальный клиренс (по низу мачты) | 110 | 110 | 110 |
| 8. Общая длина (с вилами) | 3060 | 3125 | 3175 |
| 9. Общая длина (без вил) | 2140 | 2205 | 2255 |
| 10. Длина вил | 920 | 920 | 920 |
| 11. Расстояние от передней оси до задней поверхности вил | 390 | 395 | 400 |
| 12. Колесная база | 1400 | 1400 | 1400 |
| 13. Расстояние от задней оси до внешней поверхности зада | 350 | 410 | 455 |
| 14. Высота до муфты противовеса | 415 | 415 | 415 |
| 15. Расстояние до защитной крыши (от поверхности сиденья) | 1025 | 1025 | 1025 |
| 16. Общая высота (с защитной крышей) | 2070 | 2070 | 2070 |
| 17. Общая ширина | 1070 | 1070 | 1100 |
| 18. Установка вил по горизонтали (по внешней стороне) | 200 ~ 920 | 200 ~ 920 | 200 ~ 920 |
| 19. Колея (передняя) | 690 | 890 | 920 |
| 20. Колея (задняя} | 920 | 920 | 920 |
| 21. Ширина вил | 100 | 100 | 100 |
| 22. Внутренний радиус поворота | 110 | 110 | 95 |
| 23. Внешний радиус поворота | 1905 | 1980 | 2010 |
| 24. Минимальный проезд на перекрестке | 1720 | 1780 | 1800 |
| 25. Угол наклона мачты (вперед - назад) в градусах | 6°-12" | 6°-12° | 6°-12° |
